Вертикальные емкостные водонагреватели Vitocell 100-V тип CVA с водонаполнением: 160, 200, 300, 500, 750 и 1000 литров.

Вертикальный емкостный водонагреватель тип CVA с водонаполнением объемом: 160, 200, 300, 500, 750 и 1000 литров.

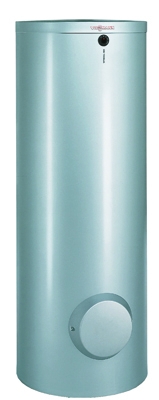

Общий вид емкостного водонагревателя Vitocell 100-V тип CVA
Технические данные

Для приготовления горячей воды в сочетании с водогрейными
котлами и системами централизованного отопления, по выбору
с электронагревательной вставкой в качестве дополнительного
оборудования для емкостного водонагревателя объемом 300 и 500 л.

Для установок со следующими характеристиками:
*  Температура подающей магистрали греющего контура  до 160ᵒ С
*  Температура в контуре ГВС до 95ᵒС
*  Рабочее давление в греющем контуре до 25 бар (2,5 МПа)
*  Рабочее давление в контуре ГВС до 10 бар (1,0 МПа)

Объем     л.   160 200 300 500 750 1000

Долговременная мощность 90ᵒС кВт   40 40 53 70 123 136
при нагреве воды в контуре ГВС с 10 до л/ч   982 982 1302 1720 3022 3341
45ᵒС и температуре подающей маги- 80ᵒС кВт   32 32 44 58 99 111
страли теплоносителя … при указан- л/ч   786 786 1081 1425 2432 2725
ном ниже расходе теплоносителя 70ᵒС кВт   25 25 33 45 75 86
    л/ч   614 614 811 1106 1843 2113
    60ᵒС кВт   17 17 23 32 53 59
    л/ч   417 417 565 786 1302 1450
    50ᵒС кВт   9 9 18 24 28 33
    л/ч   221 221 442 589 688 810
Долговременная мощность 90ᵒС кВт   36 36 45 53 102 121
при нагреве воды в контуре ГВС с 10 до л/ч   619 619 774 911 1754 2081
60ᵒС и температуре подающей маги- 80ᵒС кВт   28 28 34 44 77 91
страли теплоносителя … при указан- л/ч   482 482 584 756 1324 1565
ном ниже расходе теплоносителя 70ᵒС кВт   19 19 23 33 53 61
    л/ч   327 327 395 567 912 1050
Расход теплоносителя    мᶾ/ч   3,0 3,0 3,0 3,0 5,0 5,0
при указанной долговременной мощности
Затраты тепла на поддержание готовности кВтч/24ч   1,5 1,7 2,2 2,5 3,5 3,9
при разности температур 45 К
Габаритные размеры
Общая длина  с теплоизоляцией мм   581 581 633 859 960 1060
Длина без теплоизоляции мм     ---   ---   --- 650 750 850
Общая ширина с теплоизоляцией мм   608 608 705 923 1045 1145
Ширина без теплоизоляции мм     ---   ---   --- 837 947 1047
Высота с теплоизоляцией мм   1189 1409 1746 1948 2106 2166
Высота без теплоизоляции мм     ---   ---   --- 1844 2005 2060
Кантовальный размер с теплоизоляцией мм   1260 1460 1792   ---   ---
Кантовальный размер без теплоизоляции мм     ---   ---   --- 1860 2050 2100
Монтажная высота       ---   ---   --- 2045 2190 2050
Масса     кг   86 97 151 181 295 367
емкостного водонагревателя с теплоизоляцией
Объем теплоносителя     л   5,5 5,5 10 12,5 24,5 26,8

Указание по долговременной мощности
При проектировании установки для работы с указанной или
рассчитанной долговременной мощностью необходимо предус-
мотреть соответствующий насос загрузки водонагревателя.
Указанная долговременная мощность достигается только при
условии, что номинальная тепловая мощность водогрейного
котла > долговременной мощности.

Кратковременная производительность (10-минутная)
нагрев воды в контуре ГВС с 10ᵒС до 45ᵒС

Объем     л   160 200 300 500 750 1000
Кратковременная производительность
(л/10 мин)
при температуре подачи греющего контура
90ᵒС         210 262 407 618 898 962
80ᵒС         207 252 399 583 814 939
70ᵒС         199 246 385 540 704 898

Макс. расход воды (10-минутный)
с догревом
нагрев воды в контуре ГВС с 10ᵒС до 45ᵒС

Объем     л   160 200 300 500 750 1000
Кратковременная производительность
(л/10 мин)
при температуре подачи греющего контура
90ᵒС         21 26 41 62 90 96
80ᵒС         21 25 40 58 81 94
70ᵒС         20 25 39 54 70 90

Достоинства емкостных водонагревателей типа CVA.

■ Коррозионно-стойкий стальной бак водонагревателя с внутренним эмалевым покрытием "Ceraprotect".
■ Дополнительная защита с помощью магниевого анода, анод с питанием от внешнего источника поставляется в качестве принадлежности.
■ Нагрев всего объема воды с помощью змеевика, достигающего дна водонагревателя.
■ Высокий уровень комфорта при приготовлении горячей воды
благодаря быстрому и равномерному нагреву воды с помощью змеевика большого размера.
■ Незначительные тепловые потери благодаря высокоэффективной круговой теплоизоляции.
■ Универсальное применение – при повышенной потребности в горячем водоснабжении можно соединить несколько емкостных водонагревателей Vitocell 100-V в батареи посредством коллекторов.
■ По желанию возможна поставка или дополнительная установка
электронагревательной вставки (объемом свыше 300 л).
■ Для облегчения подачи на место установки водонагреватели
Vitocell 100-V объемом свыше 500 л оснащены съемной теплоизоляцией.
Разрез емкостного водонагревателя типа CVA
