Наименование

Артикул

Вес, кг

Цена, руб.

Vitocell 100-Н CHA, 130л

Z003839

по запросу

Купить

Vitocell 100-Н CHA, 160л

Z003840

103

по запросу

Купить

Vitocell 100-Н CHA, 200л

Z003841

116

по запросу

Купить

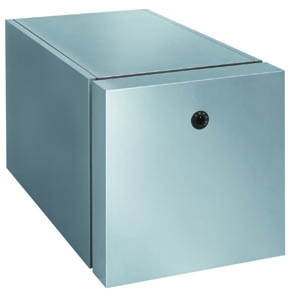

Общий вид емкостного водонагревателя Vitocell 100-H тип CHA

Технические данные Vitocell 100-H тип CHA

Для приготовления горячей воды в сочетании с водогрейными котлами

Для установок со следующими характеристиками:
* Температура подающей магистрали греющего контура до 110ᵒ С
* Температура контура ГВС до 95ᵒ С
* Рабочее давление в греющем контуре до 10 бар (1,0 МПа)
* Рабочее давление в контуре ГВС до 10 бар (1,0 Мпа

Объем		л.	130	160	200

Долговременная мощность	90ᵒС	кВт	28	33	42
при нагреве воды в контуре ГВС с 10 до	90ᵒС	л/ч	688	810	1032
45ᵒС и температуре подающей маги-	80ᵒС	кВт	23	28	32
страли теплоносителя … при указан-	80ᵒС	л/ч	565	688	786
ном ниже расходе теплоносителя	70ᵒС	кВт	19	22	26
	70ᵒС	л/ч	466	540	638
	60ᵒС	кВт	14	16	18
	60ᵒС	л/ч	344	393	442
Долговременная мощность	90ᵒС	кВт	27	32	38
при нагреве воды в контуре ГВС с 10 до	90ᵒС	л/ч	464	550	653
60ᵒС и температуре подающей маги-	80ᵒС	кВт	20	24	29
страли теплоносителя … при указан-	80ᵒС	л/ч	344	412	498
ном ниже расходе теплоносителя	70ᵒС	кВт	14	17	19
	70ᵒС	л/ч	241	292	326
Расход теплоносителя		мᶾ/ч	3,0	3,0	3,0
при указанной долговременной мощности
Затраты тепла на поддержание готовности		кВтч/24ч	1,20	1,30	1,50
при разности температур 45 К
Габаритные размеры
Общая длина		мм	907	1052	1216
Общая ширина		мм	640	640	640
Общая высота		мм	654	654	654
Масса		кг	90	103	116
емкостного водонагревателя с теплоизоляцией
Объем теплоносителя		л	5,5	7	8

Указание по долговременной мощности
При проектировании установки для работы с указанной или
рассчитанной долговременной мощностью необходимо предус-
мотреть соответствующий насос загрузки водонагревателя.
Указанная долговременная мощность достигается только при
условии, что номинальная тепловая мощность водогрейного
котла > долговременной мощности.

Кратковременная производительность (10-минутная)
нагрев воды в контуре ГВС с 10ᵒС до 45ᵒС

Объем		л	130	160	200
Кратковременная производительность
(л/10 мин)
при температуре подачи греющего контура
90ᵒС			159	199	246
80ᵒС			159	199	246
70ᵒС			148	173	210

Макс. расход воды (10-минутный)
с догревом
нагрев воды в контуре ГВС с 10ᵒС до 45ᵒС

Объем		л	130	160	200
Кратковременная производительность
(л/10 мин)
при температуре подачи греющего контура
90ᵒС			16	20	24
80ᵒС			16	20	24
70ᵒС			15	17	21

Достоинства водонагревателя

■ Коррозионно-стойкий стальной бак водонагревателя с внутренним эмалевым покрытием "Ceraprotect". Дополнительная катодная защита с помощью магниевого анода, анод с питанием от внешнего источника поставляется в качестве принадлежности.

■ Нагрев всего объема воды с помощью змеевика, достигающего дна водонагревателя.

■ Высокая степень комфорта при приготовлении горячей воды благодаря быстрому и равномерному нагреву теплообменными поверхностями больших размеров.

■ Незначительные тепловые потери благодаря высокоэффектив-

ной круговой теплоизоляции.

Разрез емкостного водонагревателя Vitocell 100-H тип CHA.

Емкостной водонагреватель Vitocell 100-H тип CHA
