Котел водогрейный Viessmann Vitoplex 200 (Vitotronic 100, Тип GC1B) для работы на природном газе и дизельном топливе

Наименование	Артикул	Мощ-ть, кВт	Цена, руб.
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD38	90	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD39	120	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD40	150	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD41	200	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD42	270	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD43	350	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD14	440	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD15	560	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD44	90	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD45	120	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD46	150	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD47	200	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD48	270	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD49	350	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD22	440	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD23	560	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD50	90	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD51	120	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD52	150	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD53	200	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD54	270	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD55	350	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD30	440	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD31	560	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD16	700	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD17	900	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD18	1100	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD19	1300	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD20	1600	по запросу	Купить
однокотловая установка, контроллер Vitotronic 100 CC1E для режима с постоянной температурой подачи	SX2AD21	1950	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD24	700	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD25	900	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD26	1100	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD27	1300	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD28	1600	по запросу	Купить
однокотловая установка, контроллер Vitotronic 200 CO1E для режима погодозависимой теплогенерации	SX2AD29	1950	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD32	700	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD33	900	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD34	1100	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD35	1300	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD36	1600	по запросу	Купить
многокотловая установка, контроллер Vitotronic 300 CM1E погодозависимая теплогенерация	SX2AD37	1950	по запросу	Купить

Низкотемпературный водогрейный котел Vitoplex 200 для работы на природном газе и дизельном топливе тепловой мощностью: 90, 120,150, 200, 270, 350, 440, 560, 700, 900, 1100, 1300, 1600, 1950 кВт.

Варианты контроллеров для однокотловой установки:

■ Vitotronic 100 (тип CC1E)

Контроллер котлового контура для режима работы с постоянной температурой теплоносителя

■ Vitotronic 200 (тип CO1E)

погодозависимый контроллер котлового контура

■ Vitotronic 300 (тип CM1E)

погодозависимый контроллер котлового и отопительного контуров для макс. 2 отопительных контуров со сместителем

■ Vitotronic 200-H (тип HK1B или HK3B)

погодозависимый контроллер отопительного контура для 1 или 3-х отопительных контуров со сместителем

■ распределительный шкаф Vitocontrol

Для многокотловой установки (до 8 водогрейных котлов):

■ Vitotronic 100 (тип CC1E) и модуль LON в сочетании с Vitotronic 300-K (тип CM1E), для погодозависимого каскадного подключения до 4 водогрейных котлов и до 2 отопительных контуров со сместителем. (Первый водогрейный котел поставляется с базовым оснащением для многокотловой установки)

■ Vitotronic 100 (тип CC1E) и модуль LON для режима работы с переменной температурой теплоносителя для каждого последующего водогрейного котла многокотловой установки

■ Vitotronic 200-H и модуль LON (тип HK1B или HK3B) для 1 или до 3 отопительных контуров со сместителем

■ распределительный шкаф Vitocontrol

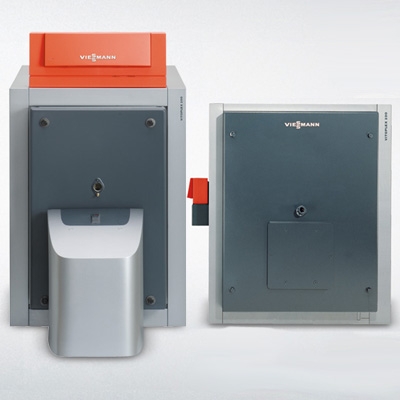

Общий вид котла Vitoplex 200

Конструктивные особенности

Нормативный КПД при работе на жидком топливе: 89 % (Hs)/95 % (Hi ).
Опциональный теплообменник уходящих газов/воды из нержавеющей стали обеспечивает высокий КПД благодаря использованию теплоты конденсации.
Котел с низкой теплонапряженностью камеры сгорания гарантирует низкий уровень выбросов вредных веществ при сгорании топлива.
Интегрированная пусковая схема "Therm-Control" упрощает гидравлическую стыковку котла с системой, что позволяет отказаться как от подмешивающего насоса, так и от комплекта повышения температуры обратной магистрали.
При мощности до 300 кВт устройство контроля заполненности котлового блока водой не требуется.
Благодаря компактной конструкции облегчается подача котла на место установки и обеспечивается экономия места при монтаже, что является важным фактором при модернизации.
Простой в использовании контроллер Vitotronic с графической и текстовой индикацией.

Разрез котла Vitoplex 200

Технические данные котла Vitoplex 200 тип SX2A

Номинальная тепловая мощность	кВт	90	120	150	200	270	350	440	560
Номинальная тепловая нагрузка	кВт	98	130	163	217	293	380	478	609
Допустимая температура подачи	ᵒС	110 (до 120 ᵒС по запросу
(соответствует температуре срабаты-
вания защитного ограничителя
температуры)
Допустимая рабочая температура	ᵒС	95	95	95	95	95	95	95	95
Допустимое избыточное рабочее	бар	4	4	4	4	4	4	4	4
давление	Мпа	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,4
Аэродинамическое сопротив-	Па	60	80	100	200	180	310	280	400
ление	мбар	0,6	0,8	1	2	1,8	3,1	2,8	4
Габаритные размеры
Общая длина	мм	1260	1460	1445	1640	1660	1860	1885	2030
Общая длина с горелкой и колпаком	мм	1660	1860	1865	2060	2085	---	---	---
Общая ширина	мм	755	755	825	825	905	905	1040	1040
Общая высота	мм	1315	1315	1350	1350	1460	1460	1625	1625
Сервисная высота (контроллер)	мм	1485	1485	1520	1520	1630	1630	1795	1795
Высота звукопоглощающих	мм	28	28	28	28	28	28	28	28
подкладок котла
Фундамент
Длина	мм	1000	1200	1200	1400	1400	1650	1650	1800
Ширина	мм	760	760	830	830	900	900	1040	1040
Диаметр камеры сгорания	мм	380	380	400	400	480	480	570	5700
Длина камеры сгорания	мм	800	1000	1000	1200	1200	1400	1400	1550
Масса котлового блока	кг	315	365	415	460	585	700	895	1100
Полная масса	кг	360	410	465	510	635	760	960	1170
водогрейного котла с теплоизоляцией
и регулитором котлового контура
Объем котловой воды	л	180	210	255	300	400	445	600	635
Патрубок присоединения газохода	Øмм	180	180	200	200	200	200	250	250
Нормативный КПД	%	89 (Hs)/95 (Hi)
при температуре отопительной
системы 75/60 ᵒС

Технические данные котла Vitoplex 200

Номинальная тепловая мощность	кВт	700	900	1100	1300	1600	1950
Номинальная тепловая нагрузка	кВт	761	978	1196	1413	1739	2120
Допустимая температура подачи	ᵒС	110 (до 120 ᵒС по запросу)
(соответствует температуре срабаты-
вания защитного ограничителя
температуры)
Допустимая рабочая температура	ᵒС	95	95	95	95	95	95
Допустимое избыточное рабочее	бар	6	6	6	6	6	6
давление	Мпа	0,6	0,6	0,6	0,6	0,6	0,6
Аэродинамическое сопротив-	Па	270	460	400	570	820	850
ление	мбар	2,7	4,6	4	5,7	8,2	8,5
Габаритные размеры
Общая длина	мм	2280	2580	2530	2750	3175	3175
Общая ширина
- с контроллером	мм	1460	1460	1555	1555	1660	1660
- без контроллера	мм	1285	1285	1380	1380	1485	1485
Общая высота (с подъемными	мм	1690	1690	1920	1920	2140	2140
проушинами)
Высота звукопоглощающих	мм	37	37	37	37	37	37
подкладок котла
Фундамент
Длина	мм	1900	2200	2150	2300	2700	2700
Ширина	мм	1200	1200	1300	1300	1400	1400
Диаметр камеры сгорания	мм	620	620	720	720	720	720
Длина камеры сгорания	мм	1700	2000	1930	2150	2530	2530
Масса котлового блока	кг	1620	1870	2120	2340	3000	3580
Полная масса	кг	1725	1985	2255	2485	3180	3760
водогрейного котла с теплоизоляцией
и регулитором котлового контура
Объем котловой воды	л	935	1325	1525	1690	2510	2420
Патрубок присоединения газохода	Øмм	300	300	350	350	400	400
Нормативный КПД	%	89 (Hs)/95 (Hi)
при температуре отопительной
системы 75/60 ᵒС

Универсальный для использования различных горелок

Во всем диапазоне мощностей трехходовой котел обеспечивает экологически чистое сжигание топлива с малым выбросом вредных веществ и особо низким выделение окислов азота.

Может устанавливаться также при ограниченном пространстве для монтажа

Компактный трехходовой котел мощностью до 350 кВт проходит через любую стандартную дверь (шириной 80 см), облегчая тем самым подачу к месту установки.

Трехходовой котел Vitoplex 200 экономит место, а проходная платформа по верхней части котла (от 700 кВт) облегчает монтаж и техническое обслуживание.

Экономичному режиму эксплуатации отопительной установки способствует цифровой контроллер Vitotronic.

Низкотемпературный водогрейный котел, работающий на жидком или газообразном топливе

Для работы с переменной температурой теплоносителя.
Допустимое рабочее давление 4 бар
Допустимая температура подачи 115 °C
